Verschleißteile für WIG-Brenner „ABITIG® GRIP“ 9/20
nachfolgend finden Sie alle Verschleißteile für die Binzel WIG-Brenner „ABITIG® GRIP“ 9 ; „ABITIG® GRIP“ 20 in den Ausführungen
Standard, Gaslinse und Jumbo-Gaslinse.
Klicken Sie für eine Übersicht hier oder auf das Bild rechts

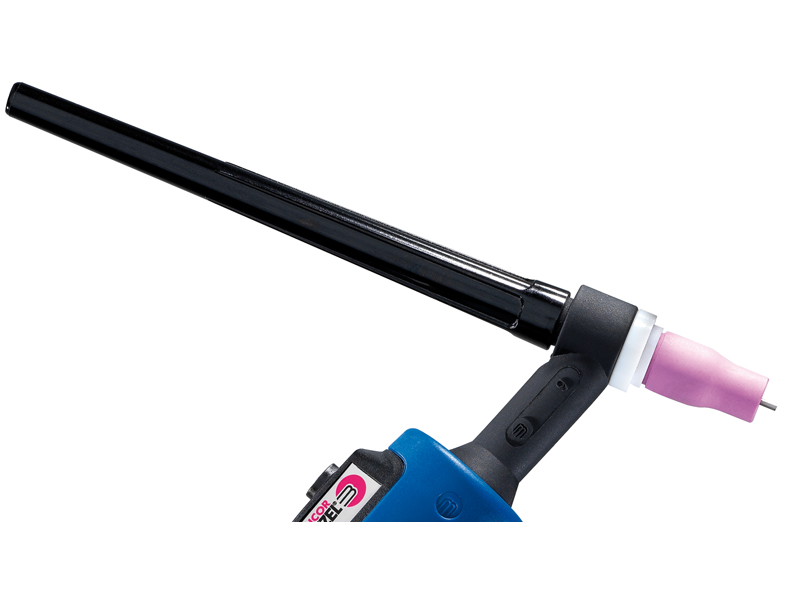

Brennerkörper |
||||
|
ohne Verschleißteile |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| „ABITIG® GRIP“ 9 Standard | (712.5020) | 180072.BrKöa9 | ||
| „ABITIG® GRIP“ 9 Flexibel | (712.5030) | 180072.BrKöa9f | ||
| „ABITIG® GRIP“ 20 Standard | (712.3020) | 180072.BrKöa20 | ||
| „ABITIG® GRIP“ 20 Flexibel | (712.3030 | 180072.BrKöa20f | ||
Brennerkappe |
||||
|
zum Spannen der Wolframnadel |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| lang | (701.0247) | 180093.la9 | ||
| mittel | (701.0244) | 180093.mi9 | ||
| kurz | (701.0240) | 180094.ku9 | ||

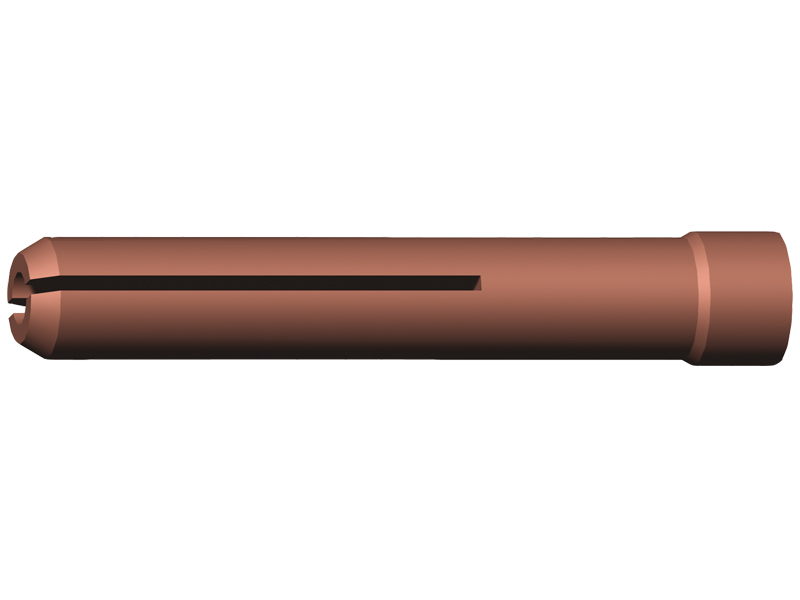

Spannhülse |
||||
|
in Abstimmung zum Ø der Wolframnadel |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| Ø 1,0 mm 25 mm Stand./Gasl. | (701.0250) | 180090.2510 | ||
| Ø 1,6 mm 25 mm Stand./Gasl. | (701.0251) |
180090.2516 |
||
| Ø 2,4 mm 25 mm Stand./Gasl. | (701.0252) | 180090.2524 | ||
| Ø 3,2 mm 25 mm Stand./Gasl. | (701.0253) | 180090.2432 | ||
| Ø 1,0 mm 40 mm Jumbo | (701.1226) | 180090.4010 | ||
| Ø 1,6 mm 40 mm Jumbo | (701.1227) | 180090.4016 | ||
| Ø 2,4 mm 40 mm Jumbo | (701.1228) | 180090.4024 | ||
| Ø 3,2 mm 40 mm Jumbo | (701.1229) | 180090.4032 | ||

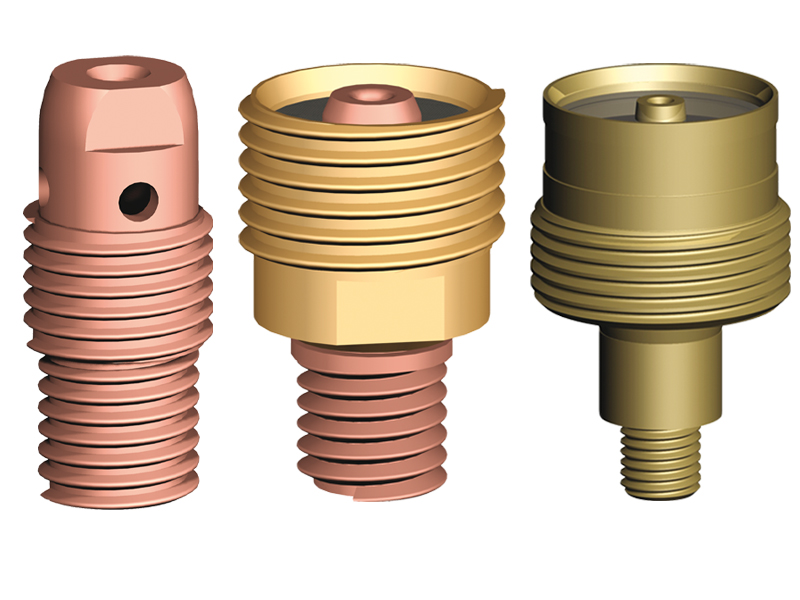

Spannhülsengehäuse |
||||
|
in Abstimmung zum Ø der Wolframnadel |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| Ø 1,0 mm Standard | (701.0275) | 180091.ku10 | ||
| Ø 1,6 mm Standard | (701.0276) | 180091.ku16 | ||
| Ø 2,4 mm Standard | (701.0277) | 180091.ku24 | ||
| Ø 3,2 mm Standard | (701.0278) | 180091.ku32 | ||
| Ø 1,0 mm Gaslinse | (701.0301) | 180092.ku10 | ||
| Ø 1,6 mm Gaslinse | (701.0307) | 180092.ku16 | ||
| Ø 2,4 mm Gaslinse | (701.0309) | 180092.ku24 | ||
| Ø 3,2 mm Gaslinse | (701.0311) | 180092.ku32 | ||
| Ø 1,0 mm Jumbo | (701.1230) | 180092.ku1045v0204s | ||
| Ø 1,6 mm Jumbo | (701.1231) | 180092.ku1645v116 | ||
| Ø 2,4 mm Jumbo | (701.1232) | 180092.ku2445v64 | ||
| Ø 3,2 mm Jumbo | (701.1233) | 180092.ku32995795 | ||

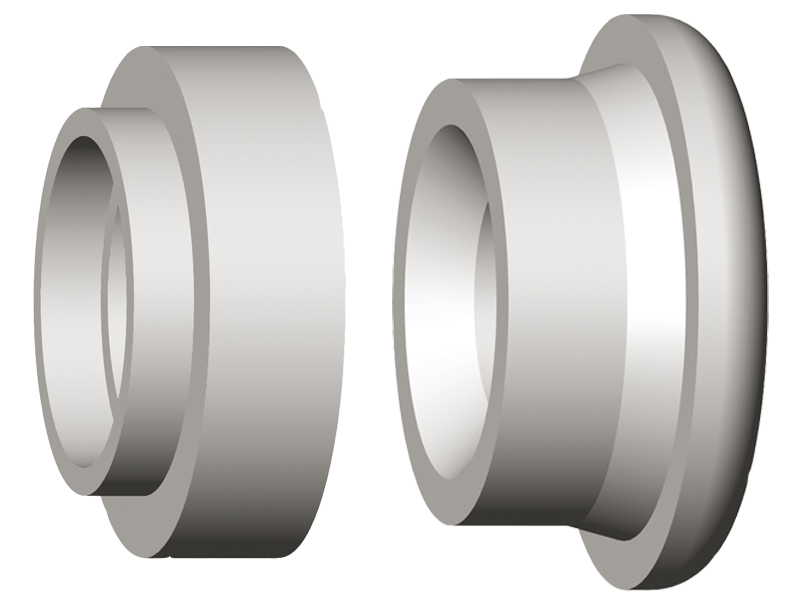

Isolierring/Adapter |
||||
|
entsprechend der verwendeten Ausführung |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
|
Isolierring Standard/ Gaslinse |
(702.0055) | 180095.9TD | ||
| Adapter Jumbo | (701.1234) | 180095.9TDju | ||

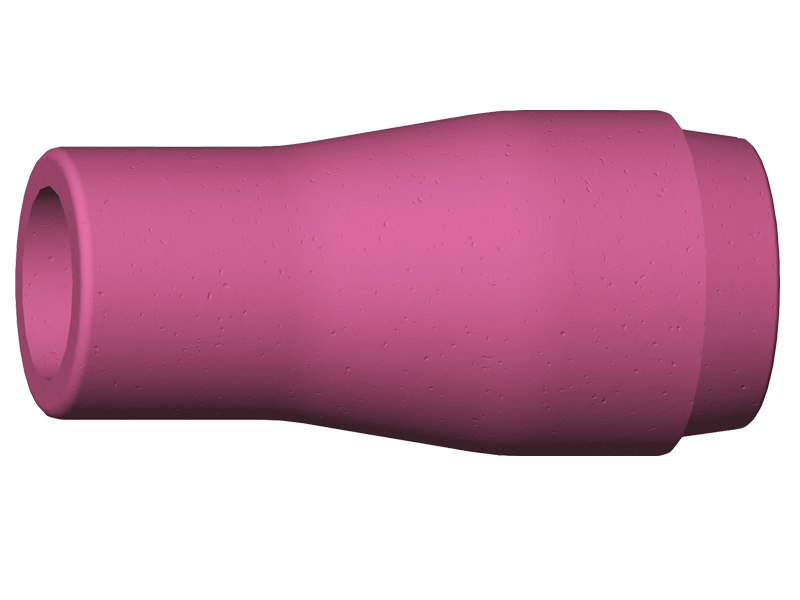

keramische Gasdüse Standard-Ausführung |
||||
|
Länge 30 mm, für Ausführung Standard |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| Gr. 4 Ø 6,5 mm 13N08 | (701.0281) | 180080.1308 | ||
| Gr. 5 Ø 8,0 mm 13N09 | (701.0282) | 180080.1309 | ||
| Gr. 6 Ø 9,5 mm 13N10 | (701.0283) | 180080.1310 | ||
| Gr. 7 Ø 11,0 mm 13N11 | (701.0284) | 180080.1311 | ||
| Gr. 8 Ø 12,5 mm 13N12 | (701.0285) | 180080.1312 | ||
| Gr. 10 Ø 16,0 mm 13N13 | (701.0286) | 180080.1313 | ||

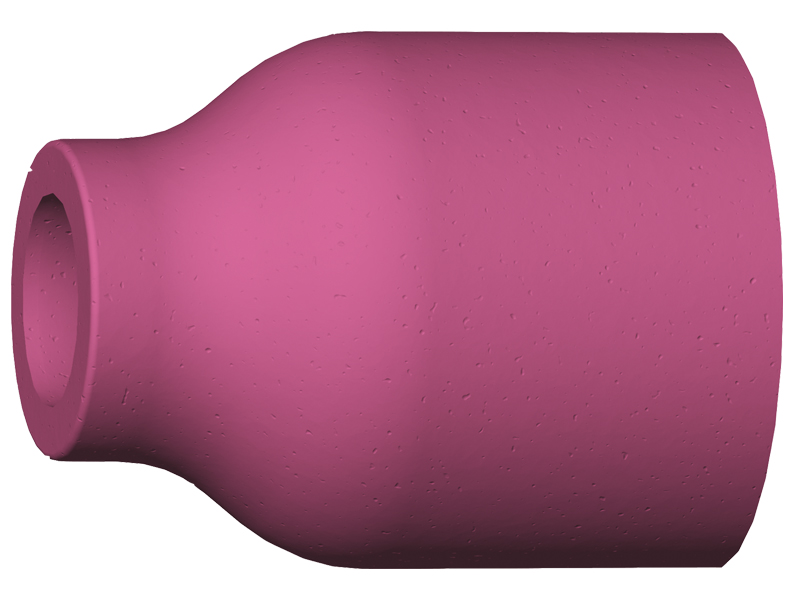

keramische Gasdüsen für Gaslinsen-Ausführung |
||||
|
Länge 25,5 mm, für Ausführung Gaslinse |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| Gr. 4 Ø 6,5 mm 53N58 | (701.0317) | 180080.5418 | ||
| Gr. 5 Ø 8,0 mm 53N59 | (701.0318) | 180080.5417 | ||
| Gr. 6 Ø 9,5 mm 53N60 | (701.0319) | 180080.5416 | ||
| Gr. 7 Ø 11,0 mm 53N61 | (701.0320) | 180080.5415 | ||
| Gr. 8 Ø 12,5 mm 53N61S | (701.0322) | 180080.5414 | ||

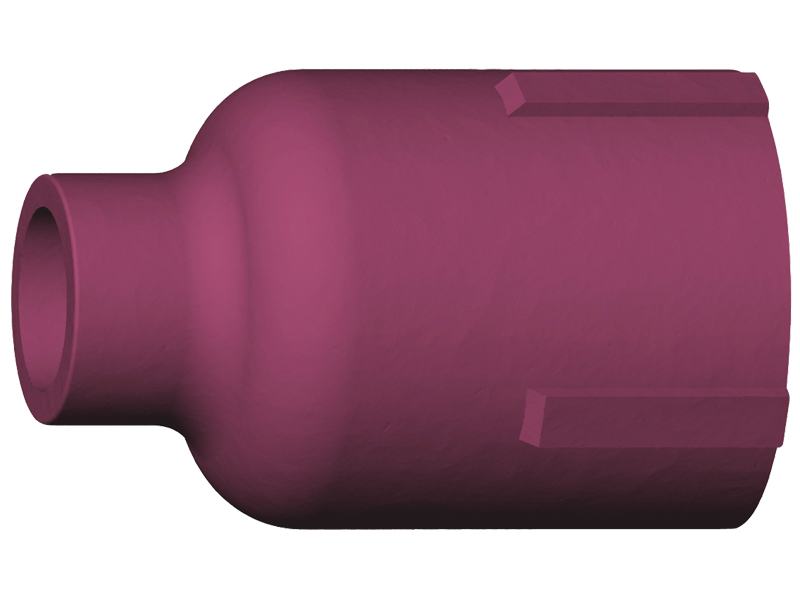

keramische Gasdüsen für Jumbo-Ausführung |
||||
|
Länge 48 mm, für Ausführung Jumbo |
||||
| Artikelbeschreibung | Binzel-Nr. | Artikelnr. |
|
|
| Gr. 6 Ø 9,5 mm 54N75 | (701.1199) | 180080.5775 | ||
| Gr. 8 Ø 12,5 mm 54N74 | (701.1200) | 180080.5774 | ||
| Gr. 10 Ø 16,0 mm 53N88 | (701.1201) | 180080.5388 | ||
| Gr. 12 Ø 19,5 mm 53N87 | (701.1121) | 180080.5387 | ||
